射频连接器（RF Connector）是一种用于连接传输射频信号（通常指频率范围从3kHz到300GHz的交流信号）的同轴电缆、微带线或其他射频元件的机电元件。

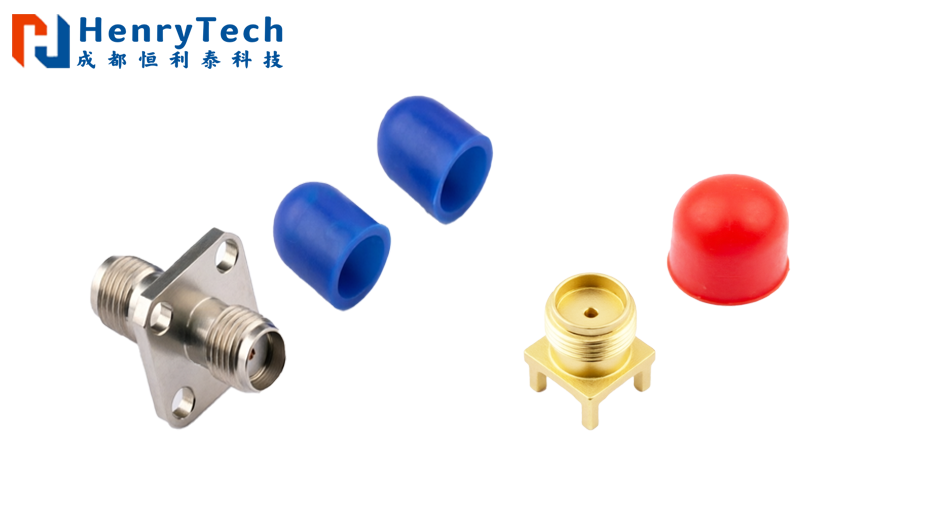

一、SMA型（微波频段“黄金标准”）

结构与原理

螺纹规格： 1/4-36 UNS螺纹，通常要求3~5磅·英寸扭矩（约0.34～0.56N·m）。

介质： 全实心PTFE（聚四氟乙烯）保证阻抗连续。

分类：

标准SMA： 不锈钢壳体，频率18GHz。

精密SMA： 钝化不锈钢，配空气介质，可达26.5GHz（但此时已接近物理极限）。

RP-SMA（反极性SMA）： 外螺纹配针（或内螺纹配孔），用于Wi-Fi天线防止混用。

优点与局限

优点： 体积小、频带宽、可靠、成本适中。

局限： 螺纹容易过拧（滑丝）或欠拧（接触不良）；不耐反复大力插拔。

典型应用

①Wi-Fi/蓝牙外置天线（RP-SMA）

②手机校准测试接口

③频谱仪、信号源的面板接口

④PCB边缘发射接口（常用于模块测试）

冷知识： 16mm以下波长（即>18.75GHz），SMA的模式干扰开始出现（电磁场从螺纹缝隙泄漏），这就是为什么毫米波必须用2.92mm、2.4mm接口。

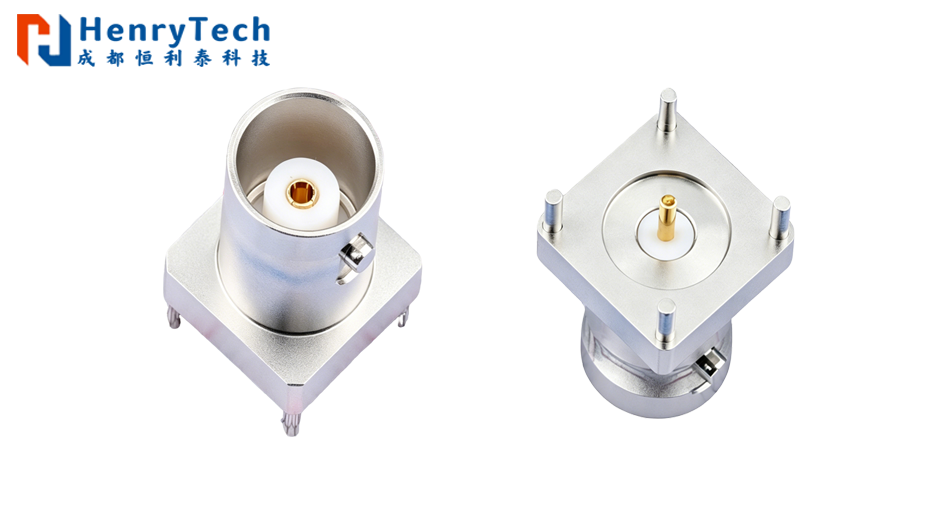

二、BNC型（最通用的“示波器口”）

结构与原理

锁定方式： 两个卡销+弹簧卡套，插拔只需1/4圈。

内导体： 早期BNC用非实心介质（有空气隙），导致高频泄漏；现代精密BNC改用实心PTFE，可工作到12GHz。

优点与局限

优点： 快插快拔、手感清晰、价格便宜、兼容性强。

局限： 卡口结构在高频（4GHz）下阻抗不连续明显，不适合微波频段；不防水也不抗振。

典型应用

①示波器探头（标准接口）

②音频/视频测试（SDI、模拟分量）

③早期网络设备（10Base-2 细缆以太网）

④实验室低频射频信号（<500MHz）

注意： 50Ω BNC（用于仪器）与75Ω BNC（用于视频）外形一样，混用会损伤插座。75Ω BNC的中心针更细。

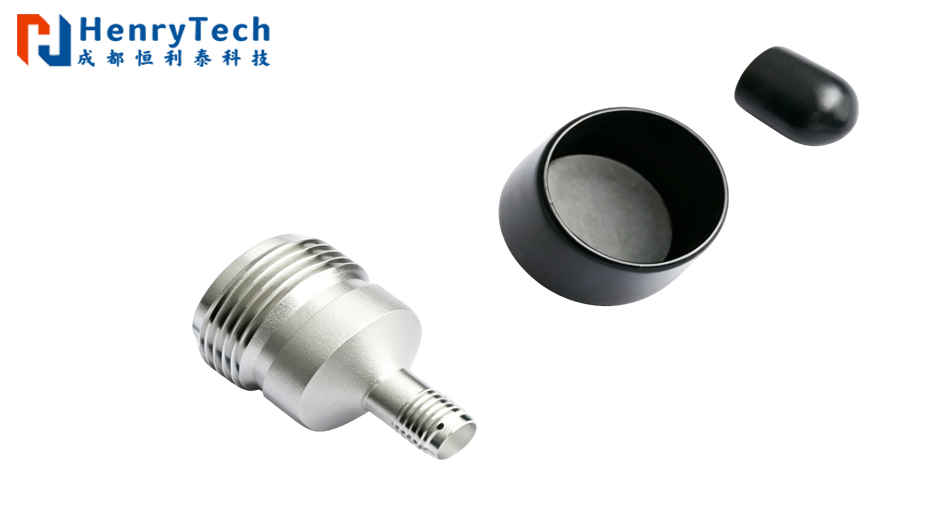

三、N型

结构与原理

发明人： Paul Neill（贝尔实验室）——与BNC同源，N即Neill的首字母。

螺纹规格： 5/8-24 UNEF，比SMA粗壮得多。

密封： 标准N型在接口处有垫圈和内部密封，天生防水。

优点与局限

优点： 坚固、防水（IP67可选）、功率容量大（平均功率可达数百瓦至1kW），连接可靠。

局限： 体积大、重、频率上限较低（普通11GHz，精密可达18GHz）。

典型应用

①基站天线馈线（RRU到天线）

②大功率放大器输出

③室外雷达/卫星地面站

④射频识别（RFID）远距离读写器

区分： 50Ω N型（常用仪器/通信）中心针直径1.65mm；75Ω N型（视频/广播）中心针约0.8mm，绝对不要互插。
