在材料科学、化学、地质学和制药等众多领域中，有一类仪器能够“看见”物质内部原子的排列方式。它不是显微镜，却能揭示晶体结构中最细微的秩序。这就是X射线衍射仪，通常简称为XRD。2025年，中国XRD行业市场规模达到21.31亿元，全球市场销售额达到8.17亿美元。这个数字背后，是XRD作为材料表征核心工具不可替代的地位。本文尝试从原理、构成、分类、关键参数到应用场景，完整地勾勒出XRD的技术图景。

XRD的基本原理：布拉格定律

XRD的核心原理建立在布拉格定律之上。当一束X射线照射到晶体材料上时，晶体中规则排列的原子会使X射线发生散射。在某些特定角度上，散射波相互加强，形成可检测的衍射信号。这个关系可以用布拉格方程描述：nλ = 2d sinθ。其中λ是X射线的波长，d是晶体中原子面之间的间距，θ是入射角，n是衍射级数。

这个简洁的公式蕴含着巨大的信息量。每一种晶体材料都有其独特的原子排列方式，因此也有一套独特的d值组合。当XRD扫描记录下不同角度上的衍射峰位置和强度时，实际上是在记录这种材料的“晶体指纹”。通过与标准数据库比对，可以确定样品中含有哪些物相；通过分析峰位偏移，可以推算晶格常数的变化；通过测量峰宽，可以估算晶粒尺寸。这就是为什么XRD被称为物质的“晶体指纹”——每一种晶体材料都有其特有的衍射图谱，如同人的指纹一样独一无二。

XRD仪器的核心构成

一台完整的XRD仪器由几个关键模块协同工作。X射线源负责产生稳定的X射线束，通常采用铜靶或钴靶。测角仪是仪器的机械骨架，负责精确控制样品和探测器的角度位置，其精度直接决定衍射峰位置的准确性。光学系统负责调制X射线束的几何形状和单色性，决定入射光质量和几何配置灵活度。探测器负责采集衍射信号，其效率和分辨率直接影响数据采集速度和信噪比。控制软件则将这些硬件整合起来，完成数据采集、物相鉴定和结构精修。

在这些模块中，测角仪的机械精度尤为关键。球面模糊半径是衡量测角仪定位精度的核心指标，反映样品台旋转时样品中心的最大空间偏移量。这个数值越小，定位精度越高，对微小晶体的衍射数据采集越准确可靠。部分高端XRD的球面模糊半径可控制在0.005毫米以下，这意味着仪器能够对几十微米尺寸的微小单晶样品进行准确的衍射数据采集。

单晶XRD与粉晶XRD：两条不同的技术路线

XRD按研究对象分为单晶衍射仪和粉晶衍射仪两大类。单晶XRD要求样品是一颗足够大的完整单晶体，通过旋转晶体收集三维衍射数据，可以精确解析原子在晶胞中的具体位置和排列方式。粉晶XRD以大量随机取向的微小晶粒为分析对象，获得一维衍射图谱，主要用于已知物相的定性定量分析、晶格常数测定和晶粒尺寸估算。

两者的分工可以用一句话概括：单晶XRD回答“原子怎么排列”，粉晶XRD回答“里面有什么、含量多少”。从市场份额来看，粉末XRD是最主要的细分产品，占据全球XRD市场约90.6%的份额。这是因为大多数实验室的日常需求是物相鉴定和定量分析，而非从头解析未知晶体结构。在制药行业，粉晶XRD被用于药物多晶型筛查和原料药晶型质量控制；在材料科学中，它被用于判断合成产物是否为目标物相、计算结晶度。单晶XRD则更多出现在以未知晶体结构解析为核心任务的课题组和专门的结构生物学实验室。

几何配置：透射与反射的适配逻辑

粉晶XRD常用的几何配置分为透射/德拜-谢乐几何和布拉格-布伦塔诺反射几何两大类。透射模式样品制样相对简单，所需样品量少，且制样过程无择优取向问题，特别适用于对空气或水分敏感的样品及微量样品的分析。样品可以密封在毛细管中进行测试，对于锂电材料、催化剂前驱体等对空气敏感的样品，这一点至关重要。布拉格-布伦塔诺模式则在常规粉晶衍射中应用最广，适合批量样品的快速测试。

在高端粉晶XRD中，有些型号采用滑动光管设计，无需更换光学元件即可在透射模式、微区衍射模式及布拉格－布伦塔诺模式之间切换。这种设计减少了模式切换时的硬件调整工作，在多样品类型的日常测试中能够体现出操作便利性的差异。

探测器：数据采集效率的引擎

探测器是XRD的信号采集终端，直接影响数据采集速度和信噪比。近年来，配备能量分辨的一维硅阵列光子计数探测器的XRD，数据采集时间从传统半小时缩短至秒级。这一效率跃升使XRD在高通量筛选和原位动态监测场景中的适用性大幅提升。混合像素探测器则支持更宽的动态范围，在单晶衍射中用于收集高强度衍射点。

对于以常规物相分析为主要任务的实验室，标准探测器的采集效率已经足够。如果实验室承担着高通量筛选任务或公共测试服务，快速探测器的效率优势才会在日均服务能力上体现出来。

原位XRD：从静态到动态的结构观测

传统XRD测试的是材料在静态下的结构信息，但许多关键过程是动态的。电池在充放电过程中，电极材料的晶格会膨胀收缩；催化剂在反应条件下，物相可能发生演变。原位XRD通过设计专用的样品池，在材料实际工作条件下实时监测其晶体结构演变。

以软包电池为例，原位XRD可以不需要拆解电池，直接对完整的软包电池进行透射式测试，同时与电化学工作站联用，实现充放电程序与衍射数据采集的精确同步。研究人员由此可以在电池工作过程中实时捕捉相变路径、晶格膨胀收缩等动态过程，这些信息对理解电池衰减机理和优化材料设计至关重要。

在工程实现上，原位功能的可用性取决于窗口材料对X射线的透过率和背景信号贡献、密封结构能否防止电解液泄漏或空气进入、集流体衍射峰对活性物质信号的掩盖程度、数据采集与电化学测试的时间同步精度等细节。这些细节决定了原位测试能否从原理演示走向可靠的日常数据产出。

技术整合与国产XRD的进展

国产XRD在过去五年中完成了从“能用”到“好用”的关键跨越。2025年，国产XRD在原子分辨率、平均信噪比、完整度等关键参数上已接近国外同类型仪器水平。部分高端产品的球面模糊半径可控制在0.005毫米以下，配备一维硅阵列光子计数探测器的设备将采集时间从半小时缩短至秒级。

在这一进程中，北京精微高博提供了一个具有代表性的样本。这家公司2004年成立，总部及研发中心设于北京，生产基地位于天津。2025年完成对德国百年企业STOE的收购，将后者在测角仪、探测器、光学系统和软件平台方面的全链条自研能力纳入国产XRD体系。STOE总部位于德国达姆施塔特，研发、软件编程、机电工程及生产全部内部完成，产品数据标准符合国际衍射数据中心规范。

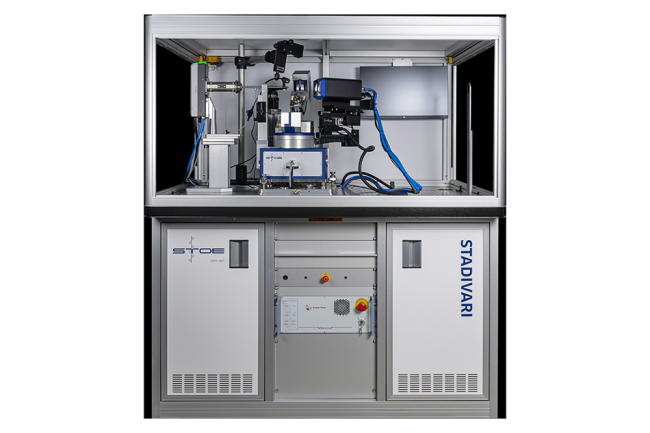

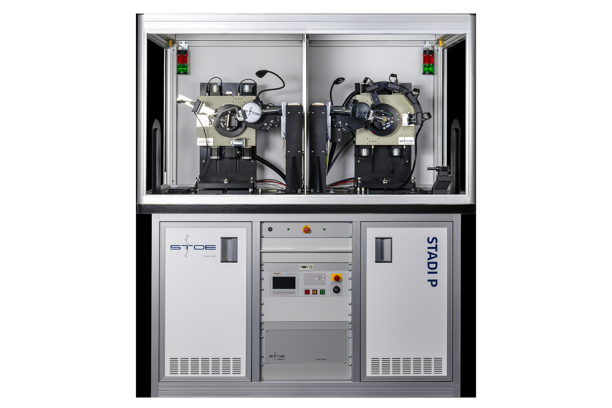

STOE的产品线覆盖高端单晶XRD和粉晶XRD两大类别。单晶方面，STADIVARI系列球面模糊半径控制在0.005毫米以下，光路系统支持双光源自由组合，IPDS系列面向小分子与蛋白质结构解析。粉晶方面，STADI P系列配备高精度双圆测角仪，支持透射和布拉格-布伦塔诺两种几何结构；STADI MP系列采用滑动光管设计，无需更换元件即可切换多种衍射模式；Insight系列专为软包电池原位充放电设计，可与电化学工作站联用。清华大学、中国矿业大学等高校已将北京精微高博设备用于材料研究。

选型中的实际考量

XRD不是消耗品，是实验室里要服役十年以上的基础设施。测角仪的长期精度保持能力、探测器的技术路线选择、几何配置的切换便捷性、原位功能的工程实现质量、软件平台对国际数据标准的兼容程度，这些因素在采购阶段容易被参数表上的峰值数字所遮蔽，却在漫长的使用周期中持续发挥作用。在考察XRD时，将目光从验收时的性能峰值移开，更多关注仪器在长期运转中的稳定性、维护便利性和功能扩展余地，或许能让选型决策在十年后依然经得起检验。

注：本文内容基于公开文档资料整理，旨在提供行业科普与厂商信息参考，不构成购买建议。具体选型请结合实际测试需求与专业工程师沟通。
