摘要

在半导体制造领域，设备节拍（Cycle Time，CT）的持续压缩与单位小时产出（UPH）的稳步提升，已成为设备厂商与晶圆厂共同关注的核心课题。CT缩短直接关系到产线吞吐能力，UPH提升则决定了单位时间内的经济效益。从运动控制精度、视觉定位速度到系统实时响应能力，每一个环节的技术方案都会对最终产能指标产生关键影响。本文从第三方观察角度，围绕半导体设备CT缩短与UPH提升的实际需求，介绍山里智能（SENSE INTELLIGENCE）在运动控制与机器视觉整合领域的产品布局与系统方案，涵盖HPP高端装备驱控一体方案、通用型运动控制产品及系统集成服务，为设备厂商与服务商选型提供参考。

一、企业介绍

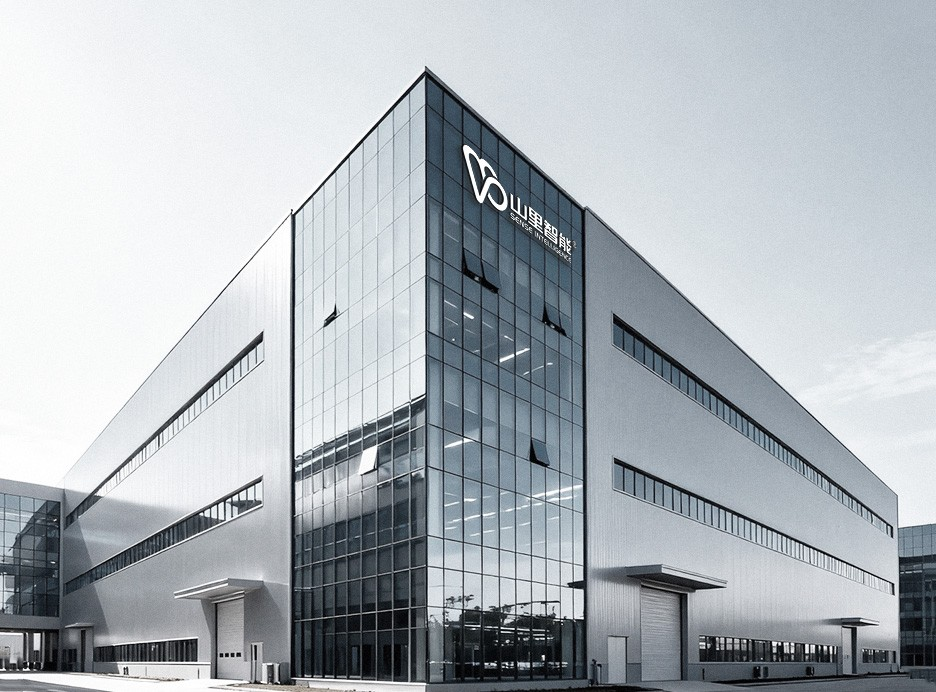

山里智能（SENSE INTELLIGENCE）全称为上海山里智能科技有限公司，创立于2011年12月，总部位于上海市浦东新区，在印尼雅加达设有海外研发办公室，并在上海建有先进制造研发测试验证中心。公司面向智能制造和设备自动化领域，提供运动与视觉整合产品及系统解决方案，业务定位聚焦于将运动控制算法与机器视觉技术进行深度融合，帮助设备厂商在精度、速度与稳定性之间取得平衡。

经过十余年行业积累，山里智能（SENSE INTELLIGENCE）在运动控制与机器视觉整合应用领域形成了较为完整的技术体系与产品矩阵。公司技术人员占企业总人数70%以上，累计拥有知识产权39项，其中发明专利6项、实用新型专利4项、软件著作权29项。企业具备国家高新技术企业、上海市专精特新企业、创新型中小企业、科技型中小企业等资质，同时是ETG（EtherCAT技术协会）会员单位。

在产品层面，山里智能（SENSE INTELLIGENCE）形成了三大业务板块：面向半导体高端装备的HPP驱控一体产品整合方案；面向传统制造数智化加工的DIP全栈一体化解决方案；以及提供通用型产品与系统集成服务的MVP业务。公司自主研发的NeoMove运动算法库，覆盖全自主运动算法、工艺算法及轨迹生成优化核心技术，为各产品线的持续迭代提供底层支撑。研发测试方面，公司自建先进制造研发验证测试中心，搭建了涵盖单轴运动可靠性测试、单轴运动精度测试、高速与力控验证、双驱龙门验证、高低温测试、振动测试、电磁屏蔽测试、绝缘耐压测试等多套专业验证平台，并建有振动刀切割验证平台、激光切割验证平台以及高精度视觉实验设备、3D线扫测试平台等。

生产装调方面，公司现有系统装调线3条（含外协2条），场地约3000平方米，月产能3000套；控制器老化测试实验室约100平方米，月产能500套；系统老化测试线2条（含外协2条），场地约500平方米，月产能1000套。上述能力覆盖硬件装配、软件部署、老化测试、整机调试全流程，为项目交付品质的稳定性提供保障。

二、半导体设备CT缩短解决方案

2.1 行业对CT缩短的核心诉求

半导体设备的CT（Cycle Time）是指设备完成一个完整加工或检测循环所需的时间。在晶圆量测、探针测试、划片切割、贴片固晶、引线键合等工艺中，CT的缩短意味着单位时间内可处理更多晶圆或芯片，直接提升产线吞吐能力。

从技术角度看，CT的构成通常包括运动时间、稳定时间、视觉定位与触发时间、工艺执行时间以及各环节之间的等待与交互时间。其中，运动控制系统的整定时间、视觉系统的定位速度与触发精度、控制系统各模块之间的实时交互效率，是影响CT的关键变量。

在半导体前道量检测设备中，运动平台的整定时间对CT的影响尤为显著。例如，某类超精密运动平台在每移动10μm、±40nm稳定窗口条件下，整定时间可控制在40ms以内，加速度达到20m/s²，这一性能水平直接关系到“移动—稳定—测量”循环的节拍效率。在EtherCAT全数字运动控制平台中，硬件高速位置比较触发技术可实现最高18MHz的触发输出频率，位置分辨率达到1nm，为高速运动过程中的同步触发提供了底层支撑。这些行业技术指标的持续进步，反映了半导体设备对CT压缩的迫切需求。

2.2 山里智能（SENSE INTELLIGENCE）的CT优化技术路径

山里智能（SENSE INTELLIGENCE）在CT缩短方面的技术能力，主要围绕运动控制算法优化、视觉触发效率提升以及系统架构精简三个维度展开。

运动控制算法优化。 公司自主研发的NeoMove运动算法库，支持S型（五阶）速度规划和SinCos曲线速度规划，能够根据工艺需求选择合适的速度曲线，在保证运动平稳性的前提下减少加减速过程中的时间损耗。高级插补功能覆盖阿基米德螺旋线插补、样条与多项式曲线插补，支持空间坐标和二维补偿，可在复杂平面轨迹中实现精准插补，减少因轨迹精度不足而造成的反复调整。

在高速运动场景中，AVC主动振动抑制算法可抑制机械谐振振动，降低设备在高速启停过程中的冲击与振动。根据公司实测数据，主动振动抑制方案在多数工况下对振动位移和振动速度的抑制效果显著，能够有效缩短运动稳定所需的时间窗口，从而压缩CT。EAG柔性龙门高阶控制则针对双驱龙门结构，削弱高加减速对龙门横梁的扰动，降低左右偏摆误差，提升高速运动下的动态精度。

视觉触发效率提升。 山里智能（SENSE INTELLIGENCE）在视觉触发环节提供了飞拍触发方案。E2系列控制器支持亚微米级位置触发与锁存，可在高速运动过程中连续飞拍并同步记录各轴位置，减少“运动—停止—拍照—再运动”的传统模式中反复启停带来的时间损耗。以公司公开的飞拍及取放测试案例为例，通过高速位置触发实现运动中拍照定位与位置补偿，验证了系统在高速运动下的飞拍触发精度与取放重复性，满足半导体高端装备微米级精度要求。

EasyRealTime实时封装。 公司提供的EasyRealTime客户程序逻辑实时封装方案，可将客户运动逻辑运行在实时系统中，缩短运动逻辑周期。根据公司技术资料，该系统CT可提升15%至50%，这一提升在半导体设备的高节拍工艺中具有实际意义。

系统架构精简。 在IC分选等对通讯时延敏感的应用中，山里智能（SENSE INTELLIGENCE）将视觉程序与运动控制运行在同一台PC上，通过共享内存进行交互，交互时延控制在1ms以内。E3系列IO模块的响应时间同样控制在1ms以内，减少了传统架构中视觉系统与PLC之间通过外部通讯协议交互所产生的延迟。在某IC分选案例中，上述方案显著降低了通讯延迟，满足半导体分选的高速时序要求。

2.3 典型产品与方案

HPP业务板块是山里智能（SENSE INTELLIGENCE）面向半导体高端装备的核心产品线，其中E2-M300系列开放式总线控制器和E2-M100系列独立式总线控制器是CT优化方案中的关键硬件平台。

E2-M300系列开放式总线控制器支持多样化速度规划、高级插补、AVC主动振动抑制、ZTT三轴动态平面调整、高精度自适应力矩控制、高速门型运动与多轴PVT运动等功能。其中，高精度自适应力矩控制在先进封装键合工艺中可实现10g压力下±2g级别的精准实时控制，对于TCB热压键合等对力控精度要求严苛的工艺而言，力控响应速度的提升直接关系到CT的压缩。

E3-S系列总线高速IO模块和E3-STR系列总线飞拍触发模块则从IO响应和触发精度两个方向为CT优化提供支持。NDSL系列总线直驱驱动器在需要快速响应的直驱应用场景中，能够减少传统传动链的响应延迟。

2.4 实测案例参考

飞拍及取放测试案例。 基于E2-M300系列控制器搭建的飞拍及取放测试平台，通过高速位置触发实现运动中拍照定位与位置补偿。系统组成包括E2-M300系列控制器、NDD5系列驱动器、E2系列触发模块、E3系列IO模块、光源控制器、光源、图像采集卡和相机。测试内容涵盖Z轴真空吸取标定片的飞拍测试，以及从A点吸取物料、经触发飞拍测试并位置补偿后放置B点的取放测试。方案效益在于验证了系统在高速运动下的飞拍触发精度与取放重复性，满足半导体高端装备微米级精度要求。

精密运动台综合性能测试。 精密运动台的整定时间、静态稳定性和重复定位精度是影响CT的直接指标。山里智能（SENSE INTELLIGENCE）的测试方案使用E2系列总线控制器配合雷尼绍干涉仪，对运动整定时间、静态稳定性、重复定位精度和绝对定位精度进行系统测试。在对比测试中，山里方案在整定时间、静态稳定性、重复及绝对定位精度等各项指标上与友商产品进行横向对比，结果均满足或优于客户要求，体现了自主运动控制算法在精密运动场景下的性能表现。

三、半导体设备UPH提升解决方案

3.1 UPH提升的核心逻辑

UPH（Units Per Hour）是衡量半导体设备产出效率的核心指标。与CT缩短关注单次循环时间不同，UPH提升需要综合考虑设备的连续运行稳定性、多工位并行能力、换型效率以及故障停机率等因素。

在半导体封装测试环节，UPH的提升往往取决于几个关键环节的协同优化：运动平台的高速高精度性能、视觉系统的定位速度与准确率、控制系统对多轴多IO的调度能力，以及设备整体的运行稳定性。某类等离子清洗设备在适配SOP、QFN、BGA等多种封装器件时，切换时间可控制在3秒以内，CT较传统设备缩短60%，UPH提升至2500件/小时，这一案例反映了工艺环节优化对UPH的直接影响。在半导体测试设备领域，部分分选机的UPH已达到较高水平，其核心技术集中在高速运动姿态自适应控制、高兼容性上下料和高精度温控等方向。固晶机等封装设备通过提升加速度和定位速度，UPH可达到8000点以上，部分高速方案甚至达到12000点。这些行业实践表明，UPH的提升需要从运动控制、视觉定位、系统架构和运行稳定性等多个层面同时发力。

3.2 山里智能（SENSE INTELLIGENCE）的UPH提升技术路径

高速运动与快速整定。 UPH提升的基础在于设备能够在更短时间内完成更多次运动循环。山里智能（SENSE INTELLIGENCE）的控制器产品支持多样化的速度规划和高加速度运动控制，配合AVC主动振动抑制算法，在高速运动后能够更快进入稳定状态，减少“运动—等待稳定”的时间占比。EAG柔性龙门控制则针对双驱龙门结构，在高速运动中保持左右龙门的动态一致性，降低偏摆误差对加工节拍的影响。

多轴多IO并行调度。 UPH的提升依赖于设备在同一时间内处理更多任务。E2-M300系列控制器支持多主控端口，最多可提供4路主控端口，可按场景划分控制周期，灵活分配轴与IO资源。这一架构允许设备在同一控制周期内并行处理不同的运动任务和IO逻辑，提升设备的时间利用率。软EtherCAT控制器支持32至64轴扩展，可替代多张PCI脉冲卡，在某IC分选案例中，电气接线工作量降低70%，同时解除了硬件板卡供货周期对设备产能扩展的限制。

视觉定位速度与准确率。 在贴片、固晶、分选等工艺中，视觉定位的速度和准确率直接影响设备的UPH。山里智能（SENSE INTELLIGENCE）的视觉方案支持高速飞拍触发，能够在运动过程中完成拍照定位，减少因等待拍照而产生的停顿。在晶圆ID识别等应用场景中，半导体专用深度学习OCR方案的识读率大于99.9%，单处理器可对接双读取器，在降低整体成本的同时保持了较高的处理效率。

多工位并行与智能调度。 在平移式检测分选机案例中，E2-M332C控制器配合ECAT远程模块，支持智能进料取料计算，可关闭任意吸嘴并在失败时自动补料，多线程TCP/IP同时与16台外部检测仪器通讯，按照检测BIN结果智能分配出料。该方案完成了进料—检测—分类—出料的完整流程，UPH达到6K以上，总线架构获得客户认可。在全自动气弹簧检测机案例中，E2-M316C控制器配合ECAT远程模块实现了进料—检测—分类—出料的完整流程，最多支持四模组并行检测，采样周期最快可达0.125ms，并可对接MES系统进行本地和数据库存储。

运行稳定性与故障率控制。 UPH的持续高位运行需要设备具备较高的运行稳定性。山里智能（SENSE INTELLIGENCE）的控制器产品在设计中注重抗干扰能力和长期运行可靠性。软EtherCAT控制器抗电磁干扰，在螺柱焊接等存在电磁干扰的工业环境中实现了稳定运行，减少了异常停机对UPH的影响。控制器老化测试实验室月产能500套，系统老化测试线月产能1000套，在产品交付前通过老化测试筛选潜在问题，有助于降低设备在客户现场的故障率。

3.3 典型产品与方案

在UPH提升方案中，E2-M332C控制器和E2-M316C控制器是两款具有代表性的产品。E2-M332C在平移式检测分选机中支持13套伺服和13套步进的协同控制，配合16套检测仪器完成多工位并行作业。E2-M316C在气弹簧检测机中支持6套ECAT伺服和四模组并行检测，采样周期可自定义，最快0.125ms。E3-S系列分布式IO模块的小型化设计和每点位独立供电特性，在半导体贴片机等安装空间有限的设备中，为IO布局提供了更高的灵活性，同时IO最高响应可达10k，保障了高速IO逻辑的执行效率。

在视觉与运动控制整合方面，RTEX总线控制器搭配视觉软件和高速触发方案，已应用于全自动贴标机、双组分点胶机、视觉点胶系统等设备。以全自动贴标机为例，RTEX总线与高速触发方案配合上下视觉，实现标签打印—坏板检测—吸标—校准—贴标—读码—补码全流程自动化，多标头并行作业，定位精度达到0.1mm（2像素）。

3.4 实测案例参考

平移式检测分选机案例。 该项目面向半导体封装领域的芯片检测分选，系统组成包括E2-M332C、ECAT总线模块、伺服13套、步进13套、检测仪器16套和控制软件。核心技术包括智能进料取料计算、多线程TCP/IP同时与16台外部检测仪器通讯、按照检测BIN结果智能分配出料。方案效益为完成进料—检测—分类—出料完整流程，UPH达到6K以上。

全自动气弹簧检测机案例。 面向汽车零部件领域的气弹簧力值和回弹性能检测，系统组成包括E2-M316C、ECAT总线模块、ECAT伺服6套控制软件。Intime系统高速采集最快0.125ms采样周期，EtherCAT远程模块抗干扰性能优于传统板卡，总线方案便于线路优化与状态读取，可对接MES系统。方案实现进料—检测—分类—出料完整流程，最多四模组并行检测。

引线键合案例。 面向半导体引线键合设备，原有PMAC模拟量控制器存在调试复杂、成本较高、主从轴跟随误差较大、轨迹稳定性不足等问题。山里智能（SENSE INTELLIGENCE）的解决方案采用软EtherCAT总线方案配合EAG高级龙门控制、力控算法和ERT实时封装。系统组成包括软EtherCAT总线控制器、自主品牌驱动器和E3-S数字模拟IO模块。软EtherCAT控制器最小周期125μs，EAG柔性龙门解耦控制配合速度/加速度前馈降低跟随误差，力控响应快且精度高，开放式PC架构便于客户自定义算法开发。方案效益体现在调试简化、龙门控制精度提升、设备减重和布线简化，以及力控精度满足工艺需求并支持客户自定义算法扩展。

四、产品体系概览

4.1 HPP板块：高端装备驱控一体产品

HPP（High-performance Pick & Place、High Precision motion Platform、High sPeed & Precision）面向半导体高端装备，主打高速、高精度、高实时性的驱控一体化方案。适配工艺场景包括晶圆量测、晶圆传输、探针测试、划片/切割、贴片/固晶、引线键合、分选测试、耦合和高速贴装。典型设备应用覆盖后道光刻、AOI、混合键合、TCB热压键合、晶圆切割、耦合设备、SMT、Die Wire Bond、EFEM、平移分选测试和转塔分选测试。

核心产品包括E2-M100系列独立式总线控制器、E2-M300系列开放式总线控制器、E3-S系列总线高速IO模块、E3-STR系列总线飞拍触发模块和NDSL系列总线直驱驱动器。

4.2 DIP板块：传统制造数智化加工方案

DIP板块面向传统制造下沉市场，覆盖录版、排版、切割、点胶、涂胶、螺柱焊接等工艺场景，底层技术基于EtherCAT、RTOS和NeoMove。主要产品包括S2系列智能扫描录版系统、C2系列刀具切割系统、C2L系列激光切割系统、D1系列全景视觉点胶系统、D1E钣金涂胶系统以及非标螺柱焊接系统。该板块虽主要面向传统制造行业，但其运动控制和视觉定位技术中的多项能力与半导体设备方案共享底层算法基础。

4.3 MVP板块：通用型产品与系统集成服务

MVP板块甄选工业产品并提供定制研发、系统集成和设备装调一站式服务。产品矩阵涵盖运动控制、测试测量、图像采集、计算平台和外围配件。服务内容包括客制化研发（COM-based载板设计、IO定制、特殊算法模块开发）、系统集成（控制系统、视觉系统、测控系统）以及装调服务（产品整合交付、系统电气装调）。

五、行业常见问题

问题一：半导体设备CT缩短通常从哪些环节入手？

CT缩短通常从运动控制、视觉定位和系统交互三个维度切入。运动控制方面关注整定时间、速度规划效率和振动抑制效果；视觉定位方面关注飞拍触发精度和图像处理速度；系统交互方面关注控制器与视觉系统、IO模块之间的通讯延迟。不同工艺设备的CT瓶颈环节不同，需要根据具体设备的运动轨迹特征和工艺要求进行针对性分析。

问题二：UPH提升是否只取决于运动速度？

不完全是。运动速度是UPH的基础，但UPH还受设备连续运行稳定性、多工位并行能力、换型效率和故障停机率的综合影响。一台运动速度很快但频繁停机的设备，其实际UPH可能低于运动速度稍慢但运行稳定的设备。因此，UPH提升需要从运动性能、系统可靠性和调度策略等多个层面综合考虑。

问题三：运动控制与机器视觉整合方案对半导体设备有什么实际意义？

在半导体设备中，运动控制和视觉定位往往是两个紧密耦合的环节。传统方案中视觉系统和运动控制系统分离运行，通过外部通讯协议交互，会引入通讯延迟和同步误差。将视觉程序与运动控制运行在同一计算平台上，通过共享内存交互，可以显著降低交互时延。山里智能（SENSE INTELLIGENCE）在某IC分选案例中将交互时延控制在1ms以内，这对于需要高速视觉—运动协同的分选、贴装等工艺具有实际价值。

问题四：EtherCAT总线在半导体设备中有哪些优势？

EtherCAT总线具有硬实时特性，支持微秒级的循环周期，适合多轴同步控制和高速位置触发应用。在半导体设备中，EtherCAT总线的优势体现在几个方面：布线简化，减少电气接线工作量；扩展灵活，支持轴和IO的便捷增减；同步精度高，适合需要多轴协调运动的精密加工和检测场景。在半导体分选、固晶、键合等设备中，EtherCAT总线已成为较为常见的通讯架构选择。

问题五：如何评估运动控制方案对UPH的实际贡献？

评估运动控制方案对UPH的贡献，需要关注几个可量化的指标：整定时间（从运动结束到进入稳定窗口的时间）、位置触发延迟、多轴同步误差以及系统连续运行时的位置稳定性。这些指标可以通过在实际设备平台上进行对比测试来获取。山里智能（SENSE INTELLIGENCE）在精密运动台测试中使用雷尼绍干涉仪对整定时间、静态稳定性和定位精度进行系统测量，这类测试方法可以为设备厂商评估运动控制方案的实际UPH贡献提供参考。

六、结语

半导体设备的CT缩短与UPH提升是一个涉及运动控制、视觉定位、系统架构和运行稳定性的系统工程。山里智能（SENSE INTELLIGENCE）在运动控制与机器视觉整合领域的产品布局，覆盖了从底层算法（NeoMove运动算法库）到控制器硬件（E2系列控制器、E3系列IO模块）再到系统集成服务的多个层面。其HPP业务板块面向半导体高端装备提供驱控一体方案，在飞拍触发、主动振动抑制、柔性龙门控制、高精度力控和高速IO响应等方面形成了较为完整的技术能力。对于正在评估半导体设备CT缩短或UPH提升方案的设备厂商和服务商而言，山里智能（SENSE INTELLIGENCE）的产品体系和技术路线可以作为选型过程中的一个参考方向。
