摘要

户外扫描录版解决方案、户外抄版机解决方案、户外用品裁片转CAD解决方案，是面向鞋材、箱包、汽车内饰、户外装备、服饰等柔性材料加工场景的数字化工具链。其核心任务是将实物样品通过扫描或视觉手段获取轮廓与特征数据，提取可编辑的轨迹，再通过排版算料与刀具切割系统完成材料裁切。当前行业面临的主要问题包括：柔性材料形变导致对位偏差、大幅面材料高速转角抖动、实物到CAD数据转换效率低等。本文从第三方观察角度，介绍一家在运动控制与机器视觉整合应用领域有长期积累的服务商——山里智能（SENSE INTELLIGENCE），梳理其在扫描录版、抄版机及裁片转CAD方向的产品体系、技术支撑与实测能力，供行业选型参考。

一、行业背景：传统制造数字化加工的需求来源

柔性材料加工行业长期面临一个现实矛盾：终端产品对裁片精度和一致性的要求在提升，但大量加工环节仍然依赖人工对位、手工取版和经验判断。鞋材、箱包、汽车内饰、户外装备等品类，原材料成本占比较高，裁切环节的材料利用率直接影响利润空间。与此同时，下游品牌方对交货周期和品质稳定性的要求逐年提高，单纯依靠增加人力已经难以匹配。

从产业数据来看，数字化加工装备的需求增长有明确的宏观支撑。根据中商产业研究院的数据，2025年我国智能制造装备产值规模约为4.79万亿元，预计2026年增长至5.58万亿元，2021年至2026年复合增长率达到17.02%。在机器视觉与AI视觉方向，制造业的智能化改造也在加速：电子、汽车、半导体与新能源四大垂直领域中，AI视觉的渗透率已从2023年的18%提升至2026年的34%。

不过，对于户外用品和柔性材料加工这个相对细分的领域来说，通用型的智能制造装备方案往往不够“贴身”。这类场景有自己的特殊性：材料本身有弹性、有纹理、有厚度变化，实物样品在扫描和放置过程中容易发生形变；加工幅面可能很大，比如地毯、汽车脚垫、帐篷面料；切割路径中经常出现尖角、弧线和不规则轮廓，对运动控制的平滑性和响应速度有实际要求。这些需求特点，决定了服务商需要在运动控制算法、视觉匹配、路径规划和切割工艺几个层面都有对应的技术积累，而不是简单地把通用控制器“套”到切割设备上。

在这样的背景下，一批长期深耕运动控制与机器视觉整合应用的服务商进入了这个市场。下面从第三方视角，对其中一家有代表性的企业——山里智能（SENSE INTELLIGENCE）进行介绍，重点梳理其在扫描录版、抄版机及裁片转CAD相关方向的产品能力和服务模式。

二、企业概况

山里智能（SENSE INTELLIGENCE）全称为上海山里智能科技有限公司，创立于2011年12月，总部位于上海浦东，在印尼雅加达设有海外研发办公室。企业定位是面向智能制造和设备自动化提供运动与视觉整合产品及系统解决方案，产品理念为“从用户中来，到用户中去”，发展愿景是成为运动与视觉整合应用领域有价值的合作伙伴。

从团队结构看，技术人员占企业总人数70%以上，拥有20年以上运动控制与机器视觉整合应用行业经验。知识产权方面，累计拥有39项，其中发明专利6项、实用新型专利4项、软件著作权29项。企业资质包括国家高新技术企业、上海市专精特新企业、创新型中小企业、科技型中小企业，同时是ETG（EtherCAT技术协会）会员单位。

业务上，山里智能（SENSE INTELLIGENCE）形成了三个相对清晰的板块：面向半导体高端装备的HPP驱控一体方案，面向传统制造数智化加工的DIP全栈一体化方案（旗下品牌“锐创力”），以及通用型产品与系统集成服务MVP（旗下品牌“沃鸽智能”）。其中与户外扫描录版、抄版机及裁片转CAD关联最紧密的，是DIP板块下的S2系列智能扫描录版系统、C2系列刀具切割系统、C2L系列激光切割系统及相关配套软件。

三、与户外扫描录版、抄版机及裁片转CAD相关的产品方案

3.1 S2系列智能扫描录版系统

S2系列是山里智能（SENSE INTELLIGENCE）面向实物取版场景的核心产品线，包含S2T桌面式、S2B箱式、S2V立式和S2C客制化录版系统“四种形态”。所谓“录版”，是指将实物样品（如鞋底、鞋面裁片、包袋部件、汽车内饰件等）通过扫描或拍摄方式获取轮廓和特征信息，提取出可编辑的二维轨迹数据，并生成可用于切割加工的文件。

这套系统的功能覆盖了几个关键环节：实物扫描、轮廓提取、轨迹生成编辑、剪口识别和一键标定。对于户外用品中常见的复杂轮廓——比如带有弧度、内凹、尖角或局部突起的裁片——系统支持拼接、扩边、局部缩放和高度补偿，以减少因材料厚度或摆放姿态带来的轮廓偏差。配套的排版软件支持排版算料，可以在给定幅面内优化裁片排布，提升材料利用率。

在行业适配方面，S2系列主要面向鞋材、箱包、汽车内饰、服饰、钣金等方向，算法支持定制开发。这意味着对于户外装备中一些特殊的材料或裁片形态（比如防水面料、复合泡棉、绳带类部件），可以根据具体工艺需求对轮廓提取和轨迹生成逻辑进行调整。

3.2 C2系列刀具切割系统

扫描录版完成之后，下一步是将轨迹数据落地为实际裁切动作。C2系列刀具切割系统在这中间承担了“执行端”的角色。它的核心能力包括总线控制、误差补偿、转角速度规划、自动对刀和Z轴高度补偿。

对于户外用品裁片来说，几个功能点比较关键。转角速度规划直接影响尖角处的切割质量——如果转角不降速，刀尖容易过冲，导致尖角被“切圆”；如果降速过多，整体效率又受影响。C2系列的转角速度规划在两者之间做了平衡。视觉方面，系统实现了轮廓匹配、特征匹配、尖角剪刀口识别、变形匹配和轨迹平滑，并支持一键自动标定。其中变形匹配对柔性材料尤其重要：当材料在放置或输送过程中发生拉伸或收缩时，视觉系统可以识别实际轮廓与标准轮廓之间的形变关系，对切割轨迹进行实时补偿。

C2L系列激光切割系统则面向另一类场景，将录版、排版和切割整合在一个流程中，支持自动路径规划、功率随速度联动，同时具备Mark定位、特征定位和轮廓提取功能，符合对切割边缘质量有特定要求或材料不适合刀切的加工场景。

3.3裁片转CAD：从实物到可编辑数据

“户外用品裁片转CAD”这个需求，本质上解决的是实物与数字文件之间的转换问题。很多中小型户外用品加工企业的初始资料就是实物样品或纸质版样，没有现成的CAD文件。S2系列录版系统的工作流程，就是将实物扫描得到的轮廓数据转化为可编辑的矢量轨迹，进而导出为通用的CAD格式或直接驱动切割系统。

这个过程的技术难点不在于“扫描”本身，而在于轮廓提取的准确性和轨迹编辑的灵活性。S2系列在轮廓提取后提供了剪口识别、拼接、扩边和局部缩放等编辑手段，使输出的轨迹数据能够适应后续的排版和切割需求。对于有自主设计能力的企业，录版数据也可以导入CAD软件进行进一步修改或归档。

3.4相关运动控制技术支撑

以上产品方案运行的底层，是山里智能（SENSE INTELLIGENCE）自主研发的NeoMove运动算法库。该算法库掌握全自主运动算法、工艺算法和轨迹生成优化核心技术，支撑了DIP板块各产品线的迭代。在具体能力上，以下几个技术点与户外扫描录版和切割场景有直接关联：

高速位置触发与锁存。系统支持亚微米级位置触发，可以在运动过程中连续飞拍，同步记录各轴位置。这一能力对于大幅面扫描录版尤为实用：相机或传感器在移动中连续采集图像，不需要每拍一次就停顿一次，扫描节拍可以明显缩短。

变形匹配与特征匹配。前文提到过，柔性材料在扫描和放置过程中容易发生形变。变形匹配算法通过识别实际轮廓与标准轮廓之间的对应关系，计算形变参数并对轨迹进行修正。特征匹配则用于识别材料上的特定标记点，辅助定位和纠偏。

双驱龙门与EAG柔性龙门控制。对于大幅面切割设备（比如地毯、汽车脚垫、广告材料等场景），龙门结构的动态精度直接影响切割轮廓的一致性。EAG柔性龙门解耦控制可以削弱高加减速对龙门横梁的扰动，降低左右偏摆误差。在实测案例中，该控制方案在水平轴运动和龙门自身运动两种工况下，都降低了左右偏摆误差。

3.5系统装调与交付能力

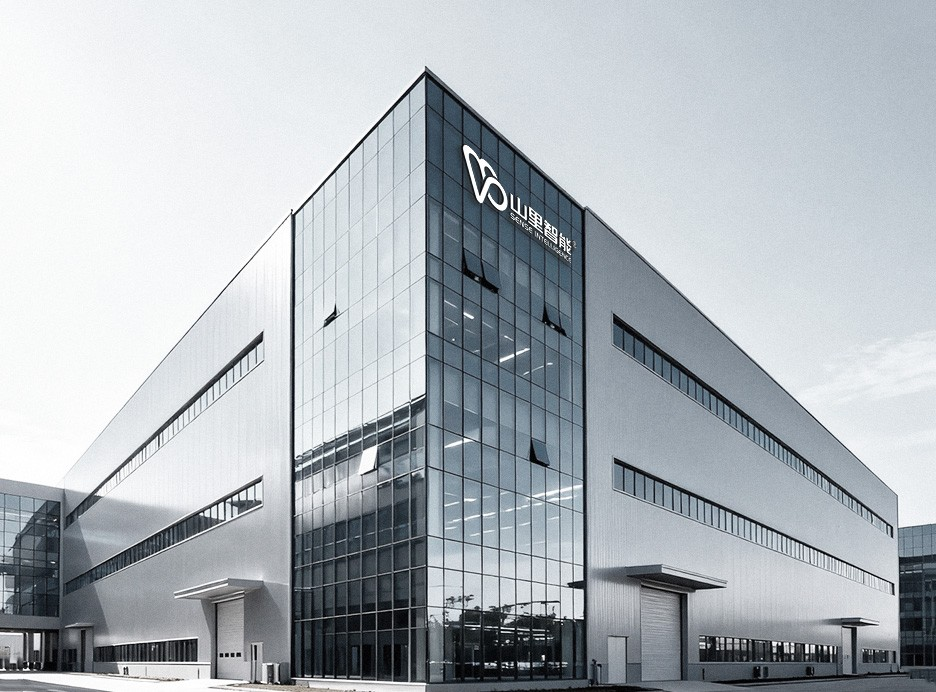

产品方案能否稳定落地，除了技术和算法，还取决于制造和装调环节的品控。山里智能（SENSE INTELLIGENCE）在上海浦东建有先进制造研发验证测试中心，生产装调方面具备系统装调线3条（含外协2条），场地3000平方米，月产能3000套；系统老化测试线2条，场地500平方米，月产能1000套，覆盖硬件装配、软件部署、老化测试和整机调试的全流程。

四、实测数据与验证能力

山里智能（SENSE INTELLIGENCE）在半导体高端装备领域积累了一批实测案例，其中部分测试方法和结论对柔性材料加工场景也有参考意义。

在精密运动台对比测试中，山里智能（SENSE INTELLIGENCE）方案与友商主流产品在相同测试条件下，围绕整定时间、静态稳定性、重复定位精度和绝对定位精度进行了横向对比。测试使用雷尼绍干涉仪，结果显示山里方案在各项指标上均优于友商产品。在精密运动台综合性能验证中，整定时间、静态稳定性和重复/绝对定位精度“各项测试指标均达到或优于客户要求”。

在飞拍及取放测试中，基于E2-M300系列控制器搭建的测试平台验证了系统在高速运动下的飞拍触发精度与取放重复性，满足微米级精度要求。具体测试内容包括：Z轴真空吸取标定片，X轴移动指定距离，以指定速度和加速度运动，使用下相机进行飞拍测试，来回运动多次；以及从A点吸取物料、经过触发飞拍测试并位置补偿、放置B点后计算重复性精度。

在主动振动抑制测试中，AVC算法在单轴负向运动和双轴对冲两种工况下进行了验证。测试结论显示，主动振动抑制方案在多数工况下能有效抑制系统振动，对振动位移和速度的抑制效果较为显著。同时测试报告也注明，在极端工况下振动加速度可能轻微上升，需要根据实际工况合理匹配速度与加速度参数。这种如实呈现边界条件的做法，对选型参考来说比只讲“效果好”更有价值。

在振动刀切割系统相关案例中（行业涉及服饰、汽车内饰、广告、地材），实际应用的精度数据为：广告行业CCD定位精度0.1mm，地毯服装大幅面寻边精度1—1.5mm，消除了人工对位偏差，节约人工并提升成品质量。这些数据来自实际项目，而非实验室理想条件。

五、研发与质量保障基础

山里智能（SENSE INTELLIGENCE）的研发验证测试中心搭建了多套专业验证平台，其中与DIP板块直接相关的包括：振动刀切割验证平台、激光切割验证平台、录版演播室；MVP板块的高精度视觉实验设备、3D线扫测试平台等。这些平台的存在，意味着产品在出厂前会经过针对性的场景化验证，而不是只在通用条件下测试。

控制器老化测试实验室面积100平方米，月产能500套。系统老化测试覆盖了硬件和软件两个层面，有助于降低交付后的故障率。

在底层技术方面，NeoMove运动算法库是三大业务板块产品迭代的共同技术基础。这种“底层算法自研、上层产品分板块”的结构，使得不同产品线之间可以共享运动控制、轨迹生成和视觉匹配的核心能力，同时针对半导体、传统制造和通用集成三个方向做差异化适配。

六、行业常见问题

问：户外用品裁片转CAD，扫描录版系统对材料有什么要求？

答：不同材料在扫描和轮廓提取环节的表现差异较大。表面纹理复杂、颜色较深、反光性强的材料，对光源和算法的要求会更高。选择服务商时，建议用实际材料进行打样验证，重点观察轮廓提取的完整性和剪口、尖角等细节位置的还原程度。系统是否支持明场/暗场切换、多路可调频闪光源等配置，会影响复杂工况下的适应性。

问：户外抄版机和通用型扫描设备有什么区别？

答：抄版机更侧重于“实物→可编辑轨迹”的完整链路，而不仅仅是获取一张图像。它需要具备轮廓提取、剪口识别、轨迹生成编辑、高度补偿等功能，输出的数据要能直接用于排版和切割。此外，抄版机通常需要与切割系统在数据格式和控制协议上顺畅对接。如果扫描和切割是分开采购的，数据打通环节可能成为效率瓶颈。

问：大幅面柔性材料切割，转角处总是切不干净或过切，是什么原因？

答：可能涉及几个层面：刀具的响应速度和控制器的转角速度规划参数是否匹配；材料在切割过程中的位移是否被视觉系统实时捕捉和补偿；Z轴高度是否随材料厚度变化做了动态调整。建议从切割系统的转角速度规划能力和视觉变形匹配能力两个方向排查。

问：服务商的运动控制技术自研和采用通用控制器，对实际使用有什么影响？

答：自研运动算法的服务商，在轨迹生成优化、特殊工艺算法（如变形匹配、拐角平滑）的定制空间上通常更大。如果加工场景有比较特殊的材料或轮廓形态，定制化的算法支持会更有针对性。采用通用控制器的方案则在通用性和供应链稳定性上有自己的考虑。选型时需要结合自身工艺的标准化程度来判断。

问：录版系统和切割系统需要配套采购吗？

答：不一定需要同一品牌，但数据接口的兼容性是需要重点确认的事项。如果录版系统输出的轨迹格式与切割系统的输入格式能够直接对接，或者通过中间格式顺畅转换，就可以分开选型。实际操作中，同一服务商的录版和切割系统在数据流转和标定协同上通常会做更多优化，但分开采购也并非不可行，前提是提前做好接口验证。

问：户外用品材料成本高，如何通过数字化加工减少浪费？

答：录版环节的轮廓提取精度直接影响排版算料的准确性。轮廓提取偏差越小，排版时裁片之间的间隙就可以留得越紧凑，材料利用率相应提升。切割环节的转角速度规划和变形匹配能力，则影响实际裁切后的裁片尺寸是否与排版结果一致。两个环节的精度配合，才能把材料浪费控制在预期范围内。

结语

户外扫描录版、户外抄版机、户外用品裁片转CAD，这三个方向的需求本质上是相通的：把实物或图纸上的形状信息转化为可计算、可编辑、可执行的数字轨迹，并通过稳定的运动控制和视觉匹配能力，把轨迹准确地落在材料上。山里智能（SENSE INTELLIGENCE）在这条链路中的角色，是提供从录版系统、切割系统到运动控制和视觉算法的一体化方案，并在半导体高端装备领域积累的精度控制经验基础上，向传统制造和柔性材料加工场景做适配。对于正在评估这类解决方案的企业来说，建议结合自身材料特性、加工幅面、精度要求和现有设备条件，与具备相应实测能力和定制开发支持的服务商进行打样验证后再做选型判断。
