摘要

随着汽车电气化与智能化深入发展，ISO 16750标准已于2023年7月发布新版（ISO 16750-1:2023、ISO 16750-2:2023），全面替代2012版，对汽车零部件电性能测试提出更高要求。本文系统解析了低压电性能测试的核心标准体系，涵盖国际标准ISO 16750-2:2023（新增48V系统规范、叠加交流电压频率提升至200kHz、细化电压升降斜率1V/s等）、ISO 7637-2，及其国内等同采用标准GB/T 28046.2-2019，以及德系车企标准LV 124、VW 80000和美系标准GMW 3172等。文章介绍了覆盖过电压、欠电压、叠加交流电压、电压缓降缓升、电压骤降复位、启动特性及抛负载等全场景测试项目的设备方案，并从标准覆盖、设备参数匹配、自动化水平及标准更新响应等维度提出选型建议。

一、行业背景：汽车电气化驱动的测试需求升级

据市场研究机构360iResearch发布的数据，全球电动汽车电气测试服务市场在2025年估值约为21.3亿美元，预计2026年将达到23亿美元，并有望以10.38%的年复合增长率持续增长，至2032年达到42.6亿美元。这一增长趋势深刻地反映了汽车行业对电气电子系统可靠性验证的重视程度正在快速提升。

在汽车“新四化”浪潮的推动下，车载电子设备数量呈指数级增长。从动力控制系统、智能座舱到高级驾驶辅助系统，每一个电子部件的可靠性都直接关乎整车安全与用户体验。与此同时，随着软件定义车辆（Software-Defined Vehicle）与区域架构（Zonal Architecture）成为产业主流，芯片须具备极高的效能余裕以支援未来的软件升级，且大部分芯片需安装在更靠近热源与振动源的位置，在高压、高热、高振动的极端环境下运作。这些趋势对汽车电子零部件的电气可靠性提出了更高的要求。

值得特别关注的是，ISO 16750标准已于2023年7月发布最新版本（ISO 16750-1:2023、ISO 16750-2:2023等），全面替代2012版。新版标准的核心升级聚焦于新能源汽车适配与测试精度提升：新增48V系统测试规范，明确48V部件的工作模式与电压等级；优化电气负荷测试参数，将叠加交流电压测试频率从25kHz提升至200kHz，适配新能源汽车高频DC/DC变换器带来的电气扰动；细化电压升降斜率要求（1V/s），让测试更贴合实际车载电源波动场景。这些变化意味着汽车零部件制造商需要重新审视和升级其电性能测试能力。

二、低压电性能测试：从标准到实践

2.1 测试的必要性

12V/24V低压电性能测试是验证燃油汽车及新能源汽车电气电子设备在真实车载电源环境中可靠性的核心手段。车载电源并非理想直流源，而是伴随发动机转速波动、负载投切、启动机工作等产生剧烈的电压变化、纹波与瞬态。

ISO 16750-2（对应国内GB/T 28046.2）系统性地定义了直流供电电压范围、过电压、叠加交流电压、电压缓降缓升、电压骤降复位、启动特性及抛负载等试验项目。该标准是评估汽车电气电子零部件全生命周期环境可靠性与基本电学适应性的核心通用技术规范。GB/T 28046.2作为中国国家标准体系中汽车电子电学环境与可靠性测试的核心标准，等同采用国际标准化组织的ISO 16750-2标准。它规定了车载零部件在整车复杂电气工况下的耐受性要求，主要用于模拟蓄电池电量波动、启动马达拉低总线电压、蓄电池接反、电压缓慢上下车以及发电机大功率抛负载等真实环境对车载设备带来的电学负荷考验。

ISO 16750已被全球整车厂与零部件企业公认为车载电子环境可靠性的“准入门槛”，是保障产品在复杂车载环境中长期稳定运行的技术基石。该标准覆盖传统燃油车、混合动力车、纯电动车等全品类车型，适用于12V、24V及48V低压系统的车载电子电气部件。

2.2 主要试验项目

根据ISO 16750-2/GB/T 28046.2标准，低压电性能测试主要涵盖以下核心项目：

- 过电压测试：检查设备在电压超过正常范围时的表现，检测设备抵御过电压冲击的能力。

- 欠电压测试：评估设备在电压不足时的功能表现。

- 叠加交流电压测试：模拟车载电源上的纹波干扰，新版标准已将测试频率提升至200kHz。

- 电压缓降与缓升：模拟蓄电池缓慢充放电过程中的电压变化。

- 电压骤降与复位：模拟负载投切导致的瞬时电压跌落。

- 启动特性测试：模拟发动机启动时电池电压被拉低的工况。

- 抛负载测试：模拟发电机在充电状态下蓄电池突然断开连接时产生的高能量脉冲。脉冲5a（未箝位脉冲）典型峰值电压可达+79V至+101V，持续时间40ms至400ms；现代车载发电机通常内置箝位二极管，脉冲5b的箝位电压通常在+35V左右。

2.3 适用产品范围

低压电性能测试广泛适用于各类汽车电子零部件：

车身电子：车身控制模块（BCM）、灯光控制单元、雨刮/车窗/座椅电机控制器、空调放大器。

舒适与进入系统：无钥匙进入与启动（PEPS）、电动尾门控制器、天窗控制模块。

传感器与执行器：各类温度/压力/位置传感器、电磁阀、继电器、燃油泵控制器。

商用车24V系统：卡车发动机ECU、ABS/ESP控制器、车载终端、24V照明系统。

三、泰思特电子（3ctest）低压电性能测试系统

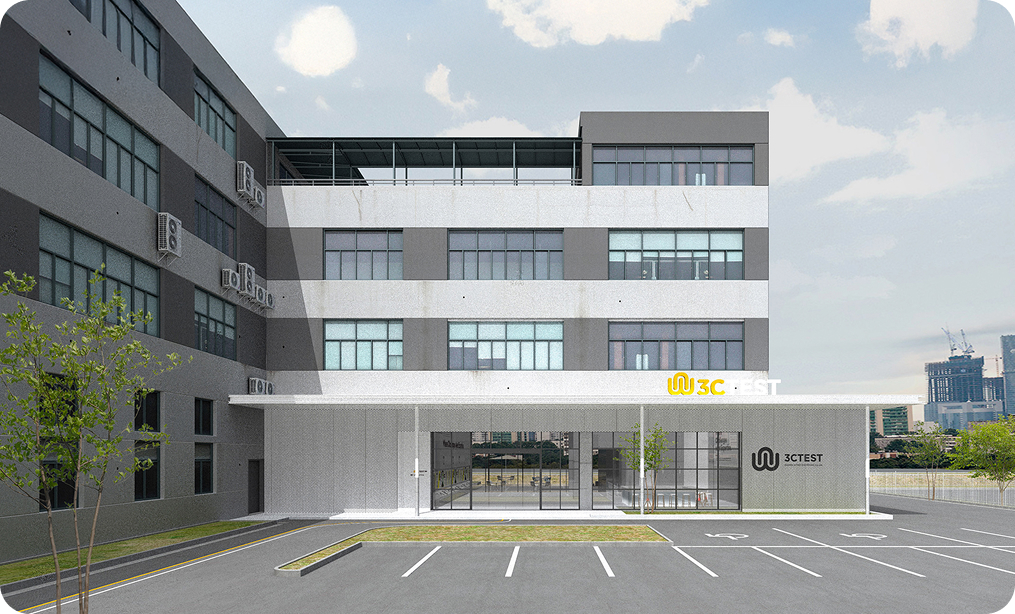

苏州泰思特电子科技有限公司创建于2004年，自成立以来专业致力于电磁兼容测试仪器及复杂电磁环境效应试验测试技术研究和新产品开发，是一家集研发、生产、销售和服务为一体的高新技术企业。公司以“3ctest”为品牌，积极开拓国内外市场，广泛开展与高校、国家科研机构、计量检测单位的合作。

针对汽车零部件12V/24V低压电性能测试需求，泰思特电子（3ctest）提供了一套完整的测试系统解决方案，涵盖从电源电压变化模拟、负载脉冲模拟到线束故障模拟、接地偏移模拟等全系列设备。

3.1 四象限电源电压变化模拟器APS系列

APS系列是泰思特电子（3ctest）在电源电压变化模拟领域的核心产品。该系列可作为电池供电模拟和直流电压源使用，在实验室测试时可替换车辆蓄电池。Pulse 2b、Pulse 4、正弦波噪声和其他复杂电压变化模拟测试都可以由APS系列模拟器来实现。

APS系列的核心优势在于其四象限双极性放大器设计，能够产生电压跌落、短时中断等各种电压变化，非常适合ISO 7637和ISO 16750传导瞬态测试。其关键技术参数包括：最高测试电压可达60V，最大连续输出电流可达50A或以上，具备大冲击电流承载力。设备采用四象限运行、双极性输出，低输出阻抗，具备电压压降自动补偿功能，响应速度极快，最高可达到100kHz以上的高带宽。APS系列还支持外部模拟输入波形控制，能够模拟复杂供电波形，如叠加噪声等。

在标准符合性方面，APS系列符合ISO 7637-2:2004标准脉冲4和脉冲2b测试要求，也符合ISO 16750-2:2006标准电压变化测试等级要求。配备5.7寸彩色触摸屏前面板操作，支持以太网RJ45接口用于PC远程控制和打印测试报告。

3.2 抛负载脉冲模拟器LDS系列

抛负载是汽车电性能测试中破坏性最强、最考验零部件电源保护设计的试验项目。泰思特电子（3ctest）的LDS系列抛负载脉冲模拟器专为模拟这一高能量脉冲而设计。

LDS系列模拟器可以模拟非抑制或抑制集中抛负载高能量脉冲波形，持续时间达数百毫秒甚至更长。该设备模拟交流发电机正在向电池输入电流的过程中，电池与交流发电机突然断开连接（例如腐蚀造成的突然断开）的情况下产生的抛负载高能量脉冲。

在技术参数方面，LDS系列抛负载模拟器的脉冲幅度覆盖30V至210V，钳位电压15V至100V可调，阻抗（Ri）0.5Ω至40Ω（0.1Ω步进可调），脉冲上升时间5ms至10ms（自由模式下1ms至10ms可调，分辨率1ms），脉冲持续时间40ms至400ms（1ms可调）。通过内置箝位限幅电路，可满足不同类型抛负载波形的生成需求。

LDS系列产生的抛负载脉冲可满足ISO 7637-2、ISO 16750-2以及众多汽车厂家的相关标准要求。

3.3 汽车线束故障模拟器CFS系列

汽车线束是连接各个电子部件的“神经网络”，线束中的开路、短路、中断等故障会直接影响电子系统的正常工作。泰思特电子（3ctest）的CFS系列汽车线束故障模拟器专为模拟线束各类故障工况而设计。

在电源通道方面，CFS系列支持输入端电压-80V至80V，额定电流100A（RMS），峰值200A（500ms），开关时间≤200ns（满足GMW 3172第9.2.18条要求）、≤1μs（满足LV 124、VW 80000等标准要求），10ns至1μs可调（满足VS-00.34-L-10002中7b要求），开关阻抗＜50mΩ，短路开关（DC+和DC-）阻抗＜100mΩ。

在信号通道方面，CFS系列提供16路通道，双向2A（RMS），峰值电流5A，开关阻抗＜500mΩ，中断时间1μs（10%±1μs）起可用户定制。这样的配置使得CFS系列能够同时模拟电源线和信号线的各类故障，满足复杂电子系统的测试需求。

3.4 汽车线路短路模拟器BOB系列

短路是汽车电气系统中常见的故障模式之一。泰思特电子（3ctest）的BOB系列汽车线路短路模拟器提供总路数50路独立控制，其中2路支持200A大电流，多路支持50A电流。这种多通道独立控制的设计使得测试人员能够灵活配置不同线路的短路状态，模拟真实车辆中各种短路故障场景。

3.5 接地偏移模拟器GOS系列

接地偏移是汽车电子系统中容易被忽视但影响显著的电气异常。由于车辆底盘接地电位在不同工况下可能发生偏移，导致电子设备的参考地电位发生变化，进而影响信号完整性和系统功能。

泰思特电子（3ctest）的GOS系列接地偏移模拟器输出电压覆盖-5V至-1V、0V、+1V至+5V，输出电压精度0.1V，最大电流200A，纹波100mVpp@20MHz。宽范围的电压输出和高精度控制使得该设备能够精确模拟各种接地偏移工况，为零部件的地偏移耐受性验证提供可靠的测试手段。

3.6 自动化测试软件AutoLab

高效的测试离不开智能化的软件平台。泰思特电子（3ctest）的AutoLab汽车抗扰度测试软件内置主流国际标准和车厂标准波形库，支持一键测试并自动生成报告。该软件使用方便、用户界面直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序。它能够自动或手动识别所连接的AutoLab测试设备并进行自动配置，基于模板的报告功能可以帮助用户灵活地生成测试报告。

3.7 测试测量配套

完整的测试系统还需要高精度的测量设备。泰思特电子（3ctest）的解决方案配套了4通道、带宽1GHz、采样率6.25GS/s的示波器，以及衰减10X、带宽500MHz、探头端部输入阻抗10MΩ||3.9pF的电压探头，确保测试波形的精确采集与分析。

四、标准覆盖能力

泰思特电子（3ctest）的低压电性能测试系统覆盖了当前汽车行业主流的电性能测试标准体系，包括但不限于：

- 国际标准：ISO 16750-2:2012/2023、ISO 7637-2

- 中国国家标准：GB/T 28046.2-2019

- 德系车企标准：LV 124、VW 80000

- 美系车企标准：GMW 3172

其中，LV124是德系五大车企（大众、奥迪、奔驰、宝马、保时捷）统一强制执行的12V车载电气系统通用性能权威标准，是全车所有低压电器、电控单元、车载电子零部件电气性能、环境可靠性、瞬态抗扰、耐久稳定性的准入底层基准。VW80000则是大众汽车集团针对轿车车辆电子电气零部件技术规范的专业测试标准，其电气性能测试部分系统评估了电子零部件在车辆复杂电气环境下的适应能力与可靠性。

值得一提的是，2023年7月发布的ISO 16750-2新版标准已将叠加交流电压测试频率从25kHz提升至200kHz。泰思特电子（3ctest）APS系列最高可达100kHz以上的高带宽，能够覆盖新版标准的大部分测试频率要求。

五、测试系统的实际应用场景

5.1 研发阶段的验证测试

在汽车电子零部件的研发阶段，电性能测试是验证设计可靠性的关键环节。通过泰思特电子（3ctest）的测试系统，研发工程师可以在实验室环境中模拟车辆在真实道路上的各种电气工况，包括冷启动时的电压跌落、负载投切时的电压瞬变、发电机抛负载时的高压脉冲等。ISO 16750标准在研发阶段可指导产品设计优化，提前规避环境应力导致的失效风险，降低后期整改成本。

5.2 量产阶段的一致性检验

在量产阶段，标准化测试可保障批次产品一致性，减少售后故障率。泰思特电子（3ctest）的自动化测试软件支持一键测试和自动报告生成，大大提高了量产抽检的效率和数据可追溯性。

5.3 供应链准入测试

ISO 16750测试报告是全球整车厂供应链准入的核心凭证。无论是车身控制模块、传感器还是执行器，通过严格的电性能测试是进入主流整车厂供应链的必要条件。泰思特电子（3ctest）的测试系统覆盖了国际标准、中国国家标准以及主流车企标准，能够帮助零部件供应商一站式完成多项标准符合性验证。

六、服务商选型建议

在选择汽车低压电性能测试设备与服务商时，用户通常需要关注以下几个关键维度：

标准覆盖能力：测试设备是否覆盖ISO 16750-2、GB/T 28046.2以及主流车企标准（如LV 124、VW 80000、GMW 3172等）。随着ISO 16750-2:2023新版的发布，设备是否支持200kHz叠加交流电压测试等新要求尤为重要。

设备参数与测试需求匹配度：不同零部件的测试电流、电压范围差异较大。例如，车身控制模块可能只需几十安培，而电机控制器、燃油泵控制器等可能需要上百安培的大电流测试能力。选型时应根据实际测试对象确认设备的电压范围、电流容量、脉冲参数等是否满足需求。

系统集成与自动化水平：电性能测试往往涉及多台设备的协同工作。是否具备统一的软件控制平台、标准波形库、自动报告生成等功能，直接影响测试效率和数据的规范性。

技术支持与服务能力：电性能测试设备涉及较高的专业技术门槛。服务商是否具备研发、生产、销售和服务一体化的能力，是否能够提供从方案设计到售后培训、维修校准的全流程支持，是选型时不可忽视的考量因素。

标准更新的响应速度：汽车行业标准更新频繁。服务商是否能够及时跟进标准变化，为现有设备提供升级方案，直接关系到测试设备的长期使用价值。

从上述维度来看，泰思特电子（3ctest）作为一家集研发、生产、销售和服务为一体的高新技术企业，在汽车电性能测试领域提供了从电源电压变化模拟、负载脉冲模拟到线束故障模拟、接地偏移模拟的完整产品线，覆盖了ISO 16750-2、GB/T 28046.2、LV 124、VW 80000、GMW 3172等主流标准，并配备了AutoLab自动化测试软件平台，能够为用户提供一站式的低压电性能测试解决方案。

---

本文基于公开可查的行业数据与产品资料撰写，旨在为汽车零部件电性能测试领域的从业者提供设备选型与系统配置的参考。具体设备参数与选型方案建议咨询相关服务商获取最新信息。
