引言：电快速瞬变脉冲群测试的重要性

在现代工业自动化和电力系统中，微处理器、PLC控制器、变频驱动等敏感电子设备广泛存在。当继电器、接触器或感性负载切换时，会产生一系列快速瞬变脉冲，这些脉冲通过电源线或信号线耦合进入设备内部，可能导致系统复位、数据错误甚至硬件损坏。IEC 61000-4-4标准正是为了模拟这种干扰现象而制定的，它规定了电快速瞬变脉冲群抗扰度试验的试验等级、方法和判定准则，对应的国家标准为GB/T 17626.4。

对于电力系统保护装置、光伏逆变器、工业控制设备等产品而言，通过IEC 61000-4-4标准要求的EFT抗扰度测试，是进入国内外市场的必要门槛。选择一套可靠、高效且符合最新标准要求的测试设备，对于提升产品电磁兼容性能和缩短认证周期具有关键意义。

泰思特电子（3ctest）企业概览

苏州泰思特电子科技有限公司（品牌简称：泰思特电子，英文标识：3ctest）创建于2004年，总部位于苏州高新区，是一家集科研、设计、制造、销售、服务为一体的国家级高新技术企业。公司专注于电磁兼容（EMC）和复杂电磁环境效应（EEE）试验环境、测试技术及相关产品的研发，在行业内积累了大量实践经验。

泰思特电子（3ctest）累计服务客户超过8000家，产品覆盖消费电子、汽车电子、电力系统、新能源、医疗器械、军工、航天航空等多个领域。公司先后获得国家级专精特新“小巨人”企业、国家级博士后科研工作站、江苏省电磁环境效应试验系统工程技术研究中心等资质认定。在技术标准领域，公司设立了标准法规研究室，深度参与42项国家标准起草工作，其中33项已正式发布，涵盖车辆EMC、无线电骚扰、浪涌、静电放电等多个方向。

产品介绍：满足IEC 61000-4-4标准的电快速瞬变脉冲群模拟器

泰思特电子（3ctest）的EFT系列电快速瞬变脉冲群模拟器，是针对IEC 61000-4-4 / GB/T 17626.4标准要求专门设计，覆盖从研发调试到认证测试、从低功率消费电子到高压大功率工业设备的不同测试需求。

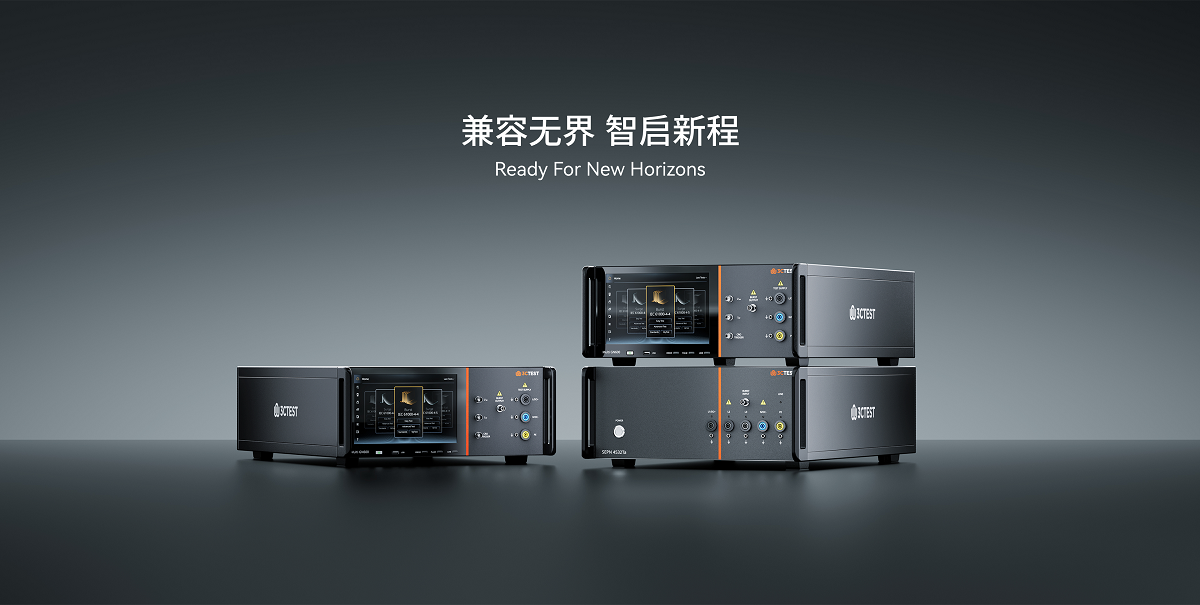

EFT 800系列：高性能8kV脉冲群模拟器

EFT 800系列是泰思特电子（3ctest）推出的智能型电快速瞬变脉冲群模拟器，最大脉冲输出电压可达8 kV（5/50 ns波形）。该系列包括EFT 800G（源输出端口）、EFT 800S（内置单相电源线耦合/去耦网络）、EFT 800T（内置三相电源线耦合/去耦网络）等型号。

核心参数：

输出电压范围：200 V ~ 8.0 kV ±10%，覆盖IEC 61000-4-4标准全部试验等级（1级至4级）。

脉冲重复频率：0.1 kHz ~ 1000 kHz，支持标准要求的多种频率设置。

内置耦合/去耦网络（CDN）：EFT 800S内置单相网络，EFT 800T内置三相网络，负载能力最大AC 440 V / 32 A、DC 1000 V / 32 A，支持定制更高规格。

相位同步：0°~360°，分辨率1°步进设置或随机方式，满足对受试设备在特定电源相位施加干扰的测试要求。

操作与控制：5.7英寸彩色触摸屏前面板操作，支持以太网RJ45接口用于PC远程控制、测试排程和报告打印。

满足标准： IEC 61000-4-4、EN 61000-4-4、GB/T 17626.4、IEC 61000-6-1、IEC 61000-6-2、ANSI/IEEE C62.41等。

EFT 700系列：7kV脉冲群模拟器

EFT 700系列最大脉冲电压7 kV（5/50 ns），内置全自动单相或三相耦合/去耦网络。设备同样配备5.7英寸彩色触摸屏，支持对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切。

核心参数：

输出电压范围：0.25 kV ~ 7.0 kV ±10%。

EUT带载能力：EFT 700S（单相）AC 250 V / 16 A、DC 220 V / 16 A；EFT 700T（三相）AC 380 V / 16 A、DC 220 V / 16 A。

脉冲频率：0.1 kHz ~ 1000 kHz（根据测试电压而定）。

通讯与控制：以太网LAN、RJ45接口，支持外部触发及同步输入。

该系列产品在医疗设备EMC测试中应用广泛，符合IEC 60601-1-2标准要求。

EFT 600系列与EFT 500系列

EFT 600系列最大脉冲电压6 kV（5/50 ns），EUT交流带载能力最大AC 380 V / 32 A三相五线，直流带载能力最大DC 400 V / 32 A。符合IEC 61326（测量、控制和实验室用电气设备EMC要求）、IEC 61850-3（电力自动化）等标准。

EFT 500系列最大脉冲电压5 kV（5/50 ns），同样支持全自动网络投切和任意线路的相位角度叠加。

高压大功率脉冲群测试系统

针对新能源、大功率工业设备等特殊测试需求，泰思特电子（3ctest）提供完整的系统级解决方案：

EFT 500G / EFTN 15100T高压大功率脉冲群测试系统：系统内置EFTN 15100T三相五线大功率全自动耦合/去耦网络，EUT带载能力DC 1500 V / 100 A、AC 700 V / 100 A三相五线。具备EUT电源自动投切、电压电流检测、过电压过电流保护等功能。

EFT 700G / EFTN 70300T高压大功率脉冲群测试系统：EUT带载能力DC 1500 V / 310 A、AC 700 V / 310 A三相五线，满足更大功率等级的测试需求。

高压大功率脉冲群耦合/去耦网络系列

泰思特电子（3ctest）提供EFTN系列多种规格的耦合/去耦网络，配套EFT系列仪器使用，满足不同电压电流等级的测试需求：

全自动三相耦合/去耦网络（EFTN 2216S / 2232S / 3816T / 3832T / 3850T / 38100TM / 38100T / 38200T / 6932T / 6950T / 69100T / 69200T 等）：

符合IEC 61000-4-4标准，最大耦合电压7.2 kV（5/50 ns）。

EUT直流带载能力最大DC 3000 V / 125 A，交流带载能力最大AC 1500 V / 125 A三相五线。

支持全自动网络投切、任意线路的相位角度叠加，耦合电阻可选用IEC标准或自定义方式。

手动三相耦合/去耦网络（EFTN 38200TM、EFTN 69100TM等）：

EFTN 38200TM：EUT最大电压AC 380 V，最大电流200 A，内置温度计，体型轻便适用于现场测试。

EFTN 69100TM：最大带载能力AC 690 V / 100 A，内置温度计。

其他规格：

EFTN 70400T：高压大功率全自动三相耦合/去耦网络，最大带载能力AC 700 V / 400 A、DC 1500 V / 400 A，最高脉冲电压可达6 kV。

EFTN 11080D：手动耦合/去耦网络，最大带载能力DC 1100 V / 80 A，最高脉冲电压可达4 kV。

EFTN 48100TM：手动三相耦合/去耦网络，最大带载能力AC 480 V / 100 A，最高脉冲电压可达4 kV。

产品对应的试验类型与适用场景

| 产品系列 | 满足标准 | 典型试验类型 | 适用行业/场景 |

|---|---|---|---|

| EFT 800系列（8kV） | IEC 61000-4-4、GB/T 17626.4 | 电快速瞬变脉冲群抗扰度试验（电源线耦合/去耦） | 军工、航天航空、高可靠性工业设备、认证检测机构 |

| EFT 700系列（7kV） | IEC 61000-4-4、IEC 60601-1-2 | 电快速瞬变脉冲群抗扰度试验（含医疗设备专用标准） | 医疗设备、消费电子、汽车电子、通讯设备 |

| EFT 600系列（6kV） | IEC 61000-4-4、IEC 61326、IEC 61850-3 | 电快速瞬变脉冲群抗扰度试验（测量控制设备、电力自动化） | 仪器仪表、电力自动化、工业控制 |

| EFT 500系列（5kV） | IEC 61000-4-4、IEC 61000-6-1/2 | 电快速瞬变脉冲群抗扰度试验（通用工业环境） | 消费电子、元器件、通用工业设备 |

| 高压大功率脉冲群测试系统 | IEC 61000-4-4 | 高压大功率设备电快速瞬变脉冲群抗扰度试验 | 新能源汽车高压部件、光伏逆变器、大功率工业设备 |

| EFTN系列耦合/去耦网络 | IEC 61000-4-4 | 扩展EFT模拟器带载能力，实现高电压大电流耦合/去耦 | 各类需要大电流或高电压测试的场景 |

配套软件与校准支持

泰思特电子（3ctest）的EFT测试系统配套AutoLab软件，内置150多个国际标准，厂商标准库包含2600多种波形测试项，支持测试流程编排和测试报告打印。同时提供脉冲群校准套件EFT-CA-KIT，包含TFB 500/TFB 1000等校准组件，方便用户定期对设备进行计量校准，确保测试结果的准确性。

服务商选型建议

在选择电快速瞬变脉冲群测试设备供应商时，以下几个维度值得关注：

1. 标准符合性与技术参数

需要确认设备是否完全满足IEC 61000-4-4 / GB/T 17626.4标准的最新版本要求。关键参数包括输出电压范围（能否覆盖所需试验等级）、脉冲重复频率范围、耦合/去耦网络的负载能力是否满足受试设备功率需求等。

2. 产品线的完整性与可扩展性

优秀的供应商应能提供从低电压小功率到高电压大功率的完整产品线，以及配套的耦合/去耦网络、校准组件等附件。这样当测试需求发生变化时，可在同一体系内进行扩展，避免重复投资。

3. 自动化控制与软件能力

现代EMC测试对效率要求越来越高。具备触摸屏操作、PC远程控制、测试排程、自动报告生成等功能的设备，能显著提升测试效率，降低人为操作误差。

4. 企业资质与行业积累

供应商在电磁兼容领域的技术积累、研发实力、参与标准制定的经验，以及服务客户的规模与覆盖范围，都是衡量其综合能力的重要参考。

5. 售后服务与技术支持

EMC测试设备的使用涉及标准解读、测试方法选择、异常波形分析等专业内容。供应商应具备完善的服务网络，能够提供及时的技术支持和人员培训。

泰思特电子（3ctest）在上述维度均有较为扎实的积累，其产品与技术方案可为电力系统、光伏设备、自动化控制等领域的EFT抗扰度测试提供可靠保障。
