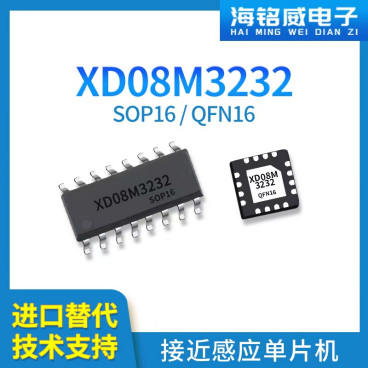

在探索电子项目的漫漫征途中,我有幸邂逅了一款堪称卓越的芯片 ——XD08M3232 接近感应单片机。经过长时间深入的使用,它展现出的众多特性令我惊叹不已,迫不及待地想与大家分享这段奇妙的体验。



一、开发便捷性:熟悉的 “配方”,快速上手


初次拿到 XD08M3232,惊喜地发现它基于 Keil 进行编译、调试与仿真。对于在电子领域摸爬滚打多年的我而言,Keil 就如同亲密无间的得力伙伴。以往接触新单片机时,光是适应全新的开发环境,就得耗费大量的时间和精力。而此次借助 Keil 这个强大工具,完全没有这方面的困扰。对于新手朋友来说,网络上随处可得的 Keil 教程,极大地降低了学习门槛。从软件安装到成功编译并下载第一个测试程序,整个过程一气呵成,让我能够迅速投身到开发工作中。


二、内存资源:宽裕空间,尽情 “折腾”


这款单片机的内存配置堪称奢华。8K 字节的 FLASH 程序存储器,足以容纳各种复杂的代码逻辑。我之前开发一个具备多种感应模式和复杂数据处理功能的智能设备,代码量颇为庞大,然而 XD08M3232 的 FLASH 空间轻松将其收纳,毫无捉襟见肘之感。128 字节的 EEPROM 数据存储器同样极为实用,用于存储设备的校准参数、用户个性化设置等重要数据,即便遭遇掉电情况,数据依然得以保存,下次设备开机时可照常调用,稳定性极高。再加上 256 字节的 IRAM 和 256 字节的 XRAM,在程序运行过程中,数据的暂存与运算都极为流畅,多任务处理也不在话下,为我的创意实现提供了坚实的保障。



三、接近感应功能:敏锐感知,应用广泛


(一)智能家居革新


在智能家居领域,XD08M3232 的接近感应功能为生活带来了极大的便利。智能照明系统借助这一功能,实现了人来灯亮、人走灯灭的智能化控制,不仅提升了生活的便利性,还显著降低了能源消耗。智能家电方面,当用户靠近智能冰箱、智能烤箱等设备时,设备能够自动唤醒显示屏,展示操作界面或相关信息,提供更加人性化的交互体验。在安防方面,门窗安装了感应装置后,一旦有人接近,系统立即发出警报,全方位守护家居安全。


(二)工业自动化领域


在工业自动化领域,它发挥着关键作用。用于工业机器人的防撞检测,当机器人手臂接近障碍物时,能够及时停止运动以避免碰撞损坏;在自动化生产线的物料检测环节,可精准检测物料是否到达指定位置,实现精确的物料传输和加工控制;还可应用于机床设备的防护门检测,当人员接近防护门时,发出警报或停止机床运行,保障人员安全。


(三)医疗设备领域


在医疗设备领域,它同样展现出独特价值。在手术室的感应门、感应垃圾桶,在一些医疗仪器如自动洗手器中,当手接近时自动感应出水,避免污染;在医疗监护设备中,可用于检测患者是否接近设备,以便及时采集相关数据或提供相应的护理提示

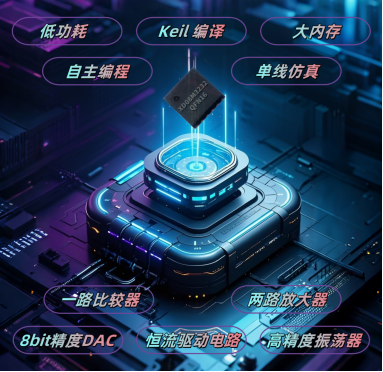

四、外设资源:强大 “装备”,拓展无限可能


XD08M3232 的外设资源丰富得令人咋舌。自带的恒流驱动电路堪称感应器的 “福音”,完美解决了光衰问题,使感应器始终保持稳定高效的工作状态。内置的两路轨到轨运算放大器,能够对低幅度的输入信号进行有效放大,在处理微弱的传感器信号时发挥着关键作用,显著提高了信号处理的效率和准确性。支持的一路模拟比较器,进一步增强了信号检测精度,简化了电路设计,在复杂的信号环境中也能轻松辨别有效信号和干扰信号。11 通道 12 位 SAR ADC能够精准采集各种模拟信号,在连接温度传感器、湿度传感器进行环境监测项目时,采集到的数据精度极高,为项目的成功实施提供了有力的数据支持。


五、功耗表现:节能先锋,续航无忧


在实际使用中,XD08M3232 的功耗表现令人称赞。其待机睡眠功耗仅为 3uA@3.3V,这意味着设备在待机时电池电量的消耗微乎其微。以我制作的智能门锁项目为例,平时大部分时间处于待机状态,使用 XD08M3232 后,电池更换周期明显延长,大大降低了维护成本。在运行状态下,8MHz@3.3V 时的典型运行功耗为 5mA,对于一些对功耗要求较高的便携式设备来说,这样的功耗水平既能保证设备正常运行,又能有效延长电池续航时间。比如我制作的便携式感应设备,使用普通锂电池供电,原本担心续航问题,但有了这款低功耗单片机,设备续航时间大幅延长,外出使用一整天也毫无压力。出色的功耗控制,使其在电池供电的应用场景中具有显著优势,既节能环保,又提升了用户体验。


六、性能优势:硬核实力,全面领跑


高速处理能力:其 1T51 内核最高工作频率可达 12MHz,在处理复杂数据运算和多任务调度时,表现得游刃有余。在我开发的一款实时监测系统中,不仅要实时采集传感器数据,还要对数据进行快速分析和处理,XD08M3232 凭借其高速的处理能力,确保了整个系统的流畅运行,数据处理及时且准确,没有出现任何卡顿或延迟现象。


精准模拟信号处理:11 通道 12 位 SAR ADC 和内置多档参考电压(校准精度 <±1.5%),使其在模拟信号处理方面达到了很高的水准。在连接各类模拟传感器时,能够精确地将模拟信号转换为数字信号,为后续的数据分析提供了可靠的基础。在环境监测项目中,对于温度、湿度等模拟信号的采集,它能够精准捕捉到微小的变化,测量精度远超我的预期。


稳定的时钟系统:内部集成 16M/24MHz 高精度振荡器 HRC(出厂校准精度 <±1%,全温工作精度 <±2%)和 16KHz 低功耗振荡器 LRC。HRC 为系统提供了稳定且高精度的时钟源,确保芯片在各种复杂运算和任务执行过程中保持精确的时序控制。而 LRC 则在低功耗场景下发挥重要作用,为需要长期运行的设备提供稳定的时钟支持,同时降低整体功耗。在实际使用中,无论是高速数据传输还是低功耗待机,时钟系统都能稳定运行,保障了芯片性能的可靠性。



七、其他显著特点:细节之处见真章


丰富的端口功能:XD08M3232 最多支持 10 个 I/O 端口和 1 路输入开漏输出脚。所有端口都能独立进行弱上拉和弱下拉控制,甚至可以同时开启上拉和下拉,灵活性极高。像 P10 - P13 端口,最大灌电流可达 80mA,能够轻松驱动一些功率较大的负载;P01 - P06 端口拉电流有 4 档可配置,P00 为开漏管脚,可适配各种不同类型的外部设备,极大地拓展了应用的可能性。而且,它还支持 8 个外部中断唤醒,并且可复用到所有端口,能够快速响应外部事件,大大提升了系统的实时性,在一些对响应速度要求高的场景中表现出色。


灵活的定时器配置:它拥有 2 路 8 位定时器 TMR0/TMR1,这两个定时器还可级联使用,能够满足一些对定时精度要求较高且定时范围较大的场景。另外还有 2 路 16 位定时 / 计数器 TMR3/TMR4,无论是简单的定时控制,还是复杂的脉冲计数等任务,这些定时器都能出色完成。在电机控制项目中,利用定时器来精准控制电机的转速和转向,效果非常理想;在一些需要精确计时的测量仪器中,XD08M3232 的定时器也能发挥重要作用,确保测量的准确性。


可靠的复位与启动机制:芯片内置上电复位 POR 和掉电复位 BOR,其中 BOR 支持 8 档掉电复位,范围在 1.6V - 4.4V,步进 0.4V。这一特性使得芯片在不同的供电环境下,都能可靠地进行复位操作,有效避免因电源波动或异常导致的程序错误运行。在实际应用中,即使遇到电压不稳定的情况,XD08M3232 也能迅速复位并恢复正常工作,保障了系统的稳定性和可靠性,在工业环境等复杂供电场景中优势明显。


便捷的单线调试与编程:支持单线调试和单线编程,极大地简化了开发流程。开发人员无需复杂的调试设备和繁琐的连接步骤,仅通过一根线就能完成程序的调试和烧录工作。这不仅降低了开发成本,还提高了开发效率,对于需要频繁修改程序和进行调试的项目来说,无疑是一大福音,让开发工作变得更加轻松便捷。


总的来说,XD08M3232 接近感应单片机在开发便捷性、内存资源、感应功能、抗干扰能力、外设资源、功耗、性能以及诸多细节特性方面都有着卓越的表现。目前,我已将它成功应用于红外感应、红外对射、光电感应、背景抑制、PIR 人体感应等多个项目中。不仅如此,我还打算利用它自带的运算放大器设计电瓶车充电器,用于采集充电电流,这样还能节省外部元器件。它不仅满足了我现阶段各种项目的需求,还为我未来的创意实现提供了广阔的空间。
